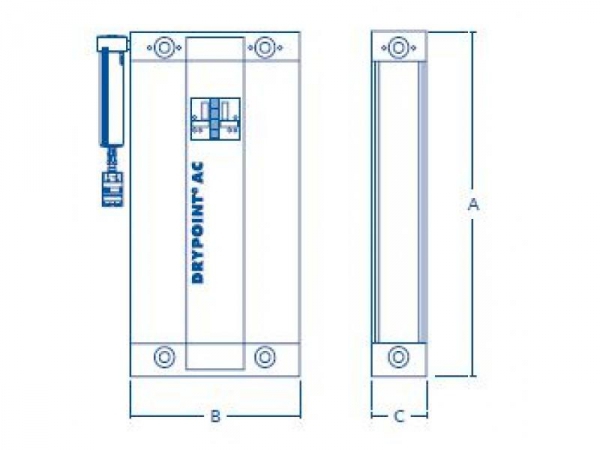

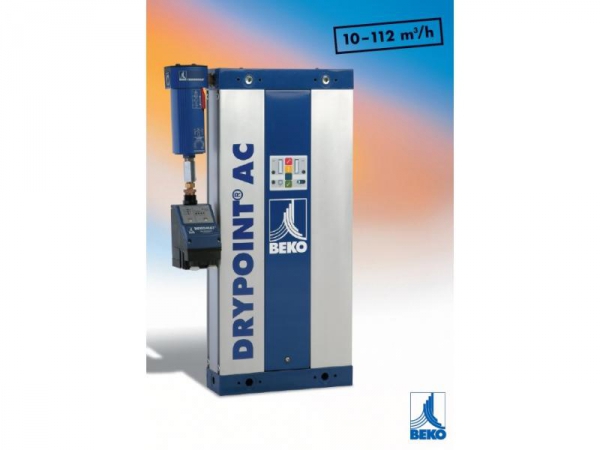

Osuszacze adsorpcyjne kompaktowe z serii DRYPOINT
Są to osuszacze z regeneracją na zimno. Przy doborze prosimy uwzględnić współczynniki korygujące - temperatura dolotowa i ciśnienie robocze.
Aby obliczyć przepustowość danego osuszacza należy przemnożyć jego przepustowość odniesioną do ciśnienia 7 bar i temp. 35°C przez współczynniki korygujące k1 x k2, Qrz = Q x k1 x k2
Aby dobrać osuszacz do żądanej wydajności należy podzielić przez współczynniki Qos => Q / k1 x k2
| ciśnienie pracy | [bar] | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 16 |
| wspólczynnik | k1 | 0,62 | 0,75 | 0,87 | 1,00 | 1,12 | 1,25 | 1,37 | 1,62 | 1,75 | 1,87 | 2,00 | 2,12 |
| temeratura | [°C] | 25 | 30 | 35 | 40 | 45 | 50 | punkt rosy -40 0C | punkt rosy -70 0C | ||||
| współczynnik | k2 | 1,06 | 1,04 | 1,00 | 0,93 | 0,78 | 0,64 | wsp. kor. 1,00 | wsp.kor 0,70 | ||||
| Przepływ [m³/h] | 10,2 |
| Przyłącze [cal] | G 3/8" |
| Przepływ [m³/h] | 13,6 |
| Przyłącze [cal] | G 3/8" |
| Przepływ [m³/h] | 17 |
| Przyłącze [cal] | G 3/8" |
| Przepływ [m³/h] | 25,5 |
| Przyłącze [cal] | G 3/8" |
| Przepływ [m³/h] | 42,5 |
| Przyłącze [cal] | G 3/8" |
| Przepływ [m³/h] | 59,5 |
| Przyłącze [cal] | G 3/8" |
| Przepływ [m³/h] | 85 |
| Przyłącze [cal] | G 1/2" |
| Przepływ [m³/h] | 119 |
| Przyłącze [cal] | G 1/2" |
